как убрать треугольники у стен в планах этажей

Дмитрий35

Подскажите как убрать треугольник, что появляются у стен в планах этажей. Они появляются вместе с размерами длины стен, но размеры могу убрать, а треугольники не могу и при распечатке они остаются. Где и в чем моя ошибка? ведь на первой схеме они появляются только когда выделяешь стену, когда делал следующие - сами треугольники так и остаются. Заранее благодарю...

Surrogate

у каждой фигуры стена/размерная линия в свойствах фигуры Shapesheet™ есть параметр visBESelected
как я понял если выделяешь стену то этот параметр устанавливается 1 (т.е. фигура выделена), появляется этот треугольник.
как только сбрасываешь выделение - параметр ставится 0 и треугольник скрывается.

в один прекрасный момент перестает ставиться 0 после сброса выделения фигуры. это не твоя ошибка, а глюк визио.

если в эту ячейку вписать формулу Guard(0)

Surrogate

если совсем без порева, то решение такое
0. нужно включить режим Разработчика

Surrogate писал(а):

что по умолчанию в визио 2010 и 2013 эта панелька отключена…

1. выделить все фигуры с треугольниками

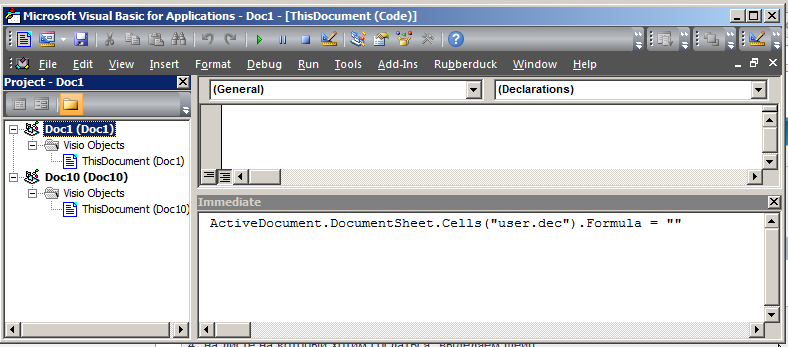

2. Открываем окно редактора VBA клавишами Alt+F11
3. В нем жмем Ctrl+G

4. Вставляем в окне Immediate см. картинку выше вставляем такую формулу

Код:

For i = 1 To ActiveWindow.Selection.Count: Set shp = ActiveWindow.Selection(i): shp.Cells("user.visBESelected").FormulaForceU = "GUARD(0)": Next i

5. Жмем клавишу ↵ Enter.

guest

Практика показывает, что надо добавить "On Error Resume Next".
Если таких файлов много, то лучше сделать пустой файл с этим макросом, не закрывая его открывать "кривой" файл, и запустить макрос, выьрав его в выпадающем списке "Макрос в"

Код:

Public Sub x()
On Error Resume Next
For i = 1 To ActiveWindow.Selection.Count
Set shp = ActiveWindow.Selection(i)
shp.Cells("user.visBESelected").FormulaForceU = 0
Next i
End Sub

Surrogate

guest писал(а):

Практика показывает, что надо добавить "On Error Resume Next".

в коде из нескольких строк, да наверно можно поставить - ибо проблем с отладкой быть не должно

в данном случае ошибка вылетает если ошибочно выбрать фигуру, не содержащую user.visBESelected

guest писал(а):

Если таких файлов много, то лучше сделать пустой файл с этим макросом, не закрывая его открывать "кривой" файл, и запустить макрос, выьрав его в выпадающем списке "Макрос в"

IMHO лучше тогда использовать скрипт VBS, который будет править активный документ визио.
писать add-in для таких микрозадач это будет перебор

Гость

Часто рекомендуют использовать выделение всех фигур, далее по правой кнопке "Данные" (Data) -> "Редактировать графические данные" (Edit data graphic) и в открывшемся окне ставить галку "Спрятать текст фигуры, когда она выделена" (Hide shape text when data graphic is applied). Однако при таком способе на листе от линий размеров все же остаются треугольники, которые при копировании также тупо переносятся в другие приложения. Чтобы обойти этот маразм Visio :twisted:

я делаю иначе. Тут придется смириться, что выделять надо по Ctrl+A :wall:

, т.е. все фигуры. Далее, после того, как все фигуры выделились, один раз нажимаю Ctrl+Z. Visio тупо убирает размеры (!). Далее - хоть копируй, хоть печатай, ну а лучше - мне накапай

за совет...

Surrogate

Гость писал(а):

ну а лучше - мне накапай

за совет...

возможно желающие найдутся, но Ви таки опрометчиво не написали свой биткойн-кошелек! Или хотя бы АВМЯК!

Гость

Гость писал(а):

Часто рекомендуют использовать выделение всех фигур, далее по правой кнопке "Данные" (Data) -> "Редактировать графические данные" (Edit data graphic) и в открывшемся окне ставить галку "Спрятать текст фигуры, когда она выделена" (Hide shape text when data graphic is applied). Однако при таком способе на листе от линий размеров все же остаются треугольники, которые при копировании также тупо переносятся в другие приложения. Чтобы обойти этот маразм Visio :twisted:

я делаю иначе. Тут придется смириться, что выделять надо по Ctrl+A :wall:

, т.е. все фигуры. Далее, после того, как все фигуры выделились, один раз нажимаю Ctrl+Z. Visio тупо убирает размеры (!). Далее - хоть копируй, хоть печатай, ну а лучше - мне накапай

за совет...

Спасибо тебе добрый человек!

Гость

Гость писал(а):

Часто рекомендуют использовать выделение всех фигур, далее по правой кнопке "Данные" (Data) -> "Редактировать графические данные" (Edit data graphic) и в открывшемся окне ставить галку "Спрятать текст фигуры, когда она выделена" (Hide shape text when data graphic is applied). Однако при таком способе на листе от линий размеров все же остаются треугольники, которые при копировании также тупо переносятся в другие приложения. Чтобы обойти этот маразм Visio :twisted:

я делаю иначе. Тут придется смириться, что выделять надо по Ctrl+A :wall:

, т.е. все фигуры. Далее, после того, как все фигуры выделились, один раз нажимаю Ctrl+Z. Visio тупо убирает размеры (!). Далее - хоть копируй, хоть печатай, ну а лучше - мне накапай

за совет...

И еще раз Спасибо!!!
